Invernadero Android

Control y Monitorización de un Invernadero a través de una Aplicación Móvil

Descripción

Título	Control y Monitorización de un Invernadero a través de una Aplicación Móvil
Autor/es	Barroso García, Andrés (a.barroso@alumnos.upm.es)
Director/es	Cedazo León, Raquel (raquel.cedazo@upm.es) Al-Hadithi, Basil Mohammed (basil.alhadithi@upm.es)
Tipo de Documento	Tesis (Master)
Título del máster	Ingeniería Electromecánica
Fecha	14 Julio 2015
Materias	Agricultura  Ingeniería Industrial  Informática
Palabras Clave Informales	invernadero, Android, Arduino, hardware libre, código abierto
Escuela	E.T.S.I. Diseño Industrial (UPM)
Departamento	Ingeniería Eléctrica, Electrónica Automática y Física Aplicada
Licencias Creative Commons	Ninguna

Resumen

Los invernaderos permiten tener un mayor control del entorno donde crecen las plantas. Son utilizados para aumentar la calidad y rendimiento de las plantaciones en ciertas ubicaciones que tienen estaciones cortas de crecimiento, o bien malas condiciones de iluminación debido a las localizaciones geográficas, por lo que permiten mejorar la producción de alimentos vegetales en entornos extremos.

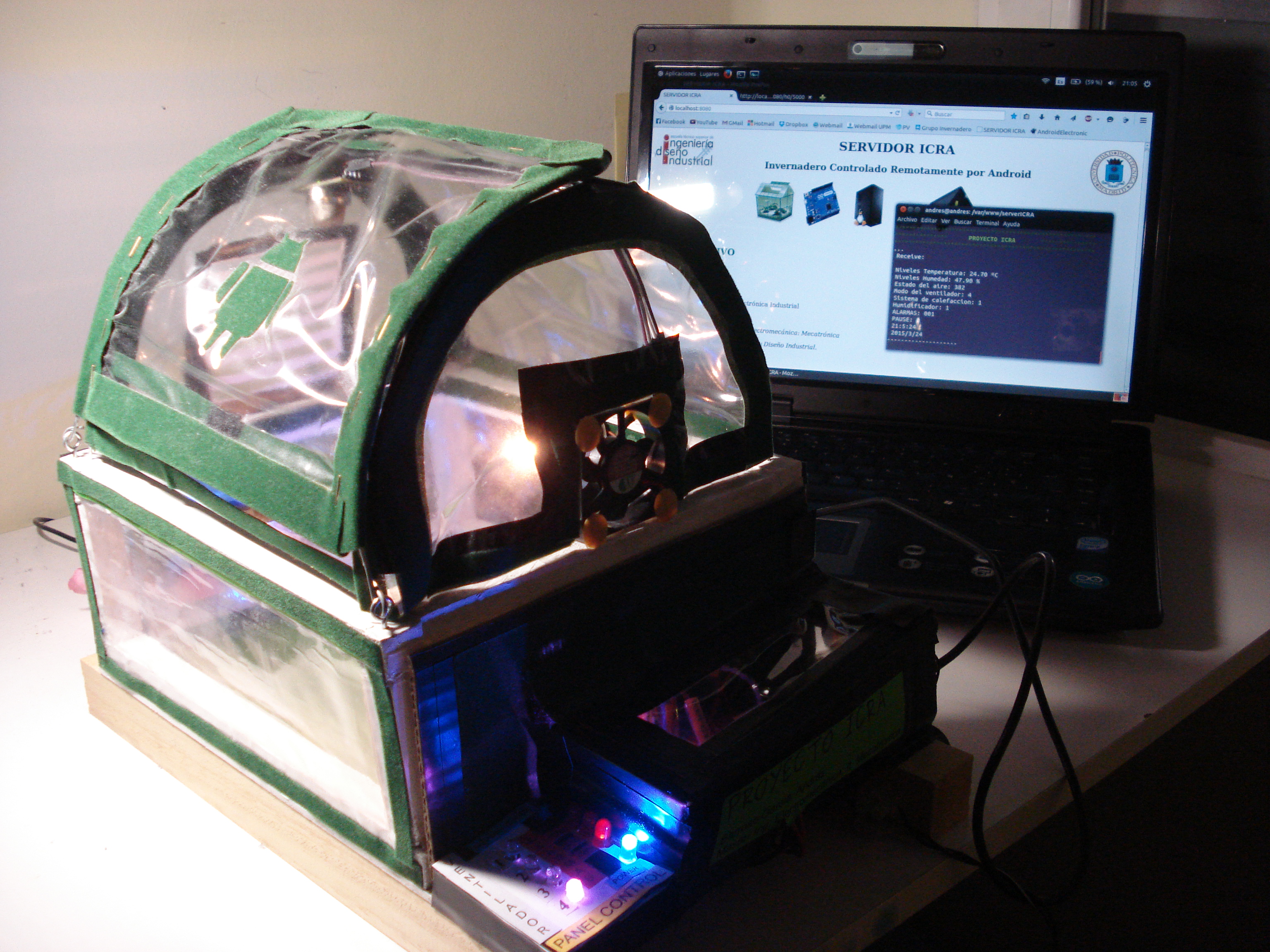

  En este proyecto se ha desarrollado una maqueta de un invernadero y se propone el uso del microcontrolador Arduino y del sistema operativo Android, con el objetivo de lograr una tarea de control y monitorización sobre dicha maqueta.

Por una parte, se utiliza la placa Arduino como tarjeta controladora del sistema y, a su vez, como tarjeta adquiridora de datos, y por otra parte se ha desarrollado una aplicación Android capaz de monitorizar y supervisar el estado del invernadero. Para llevar a cabo el flujo de información entre el invernadero y los dispositivos de monitorización, se ha desarrollado una aplicación servidor bajo código C++, capaz de administrar la información del invernadero en una base de datos MySQL y, de forma concurrente, atender las peticiones de los clientes Android registrados, proporcionándoles la información que soliciten, y ejecutando las acciones que reciben.

Objeto y alcance del proyecto

El presente proyecto tiene varios objetivos:

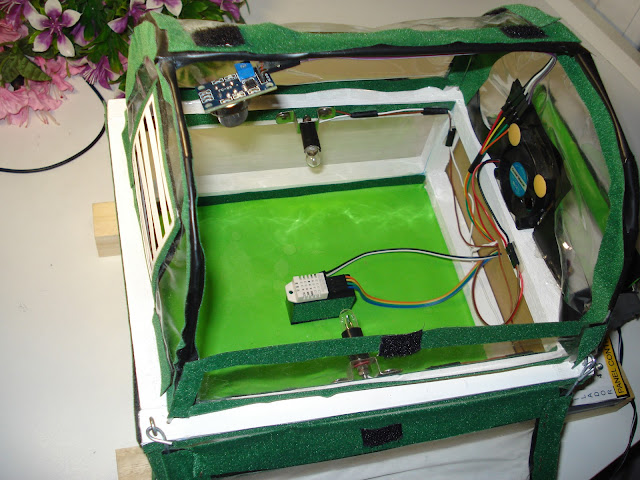

• Diseñar y construir una maqueta representativa de un invernadero, que integre los sensores y actuadores necesarios para poder llevar a cabo las tareas de control y monitorización.

  Se llevará a cabo el control de tres variables: temperatura, humedad y calidad del aire; y se actuará sobre tres periféricos de salida: sistema de calefacción, humidificación y ventilación del recinto.

• Desarrollo del software para la placa Arduino que controla todos los componentes del invernadero y gestiona las alarmas.

  Se implementarán métodos para el control de variables y se desarrollarán funciones de comunicación cliente-servidor para el flujo de información.

• Desarrollo de un servidor para la recepción de datos y control del invernadero, almacenamiento de los valores en una base de datos y que a su vez ofrezca los servicios necesarios para su monitorización y control remoto.

• Desarrollo de una aplicación cliente en Android.

  Se ofrecerán las herramientas de monitorización de alarmas, control de rangos de trabajo, visor de gráficas temporales y demás gadgets que permitan al usuario controlar y visualizar el estado del invernadero.
